圓振動篩結構及組成原理

發布日期：2016-08-17 作者：黄瓜网站

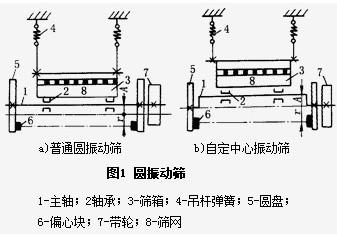

圓振動篩通常分為普通圓振動篩和自定中心振動篩，其橫截麵示意圖見圖1。裝有篩網8的篩箱3由彈簧4懸掛（吊式）或支承（座式），可以藉激振力自由振動。主軸1的軸承2裝在篩箱3上，主軸由帶輪7驅動而旋轉。帶偏心重的圓盤5裝在主軸上並隨其旋轉。偏心重旋轉時產生離心慣性力，驅使篩箱產生圓形軌跡的振動。圖中振幅以A表示，r則表示激振偏心距，即偏心重與軸承中心線之間的距離。

【圓振動篩的結構及工作原理詳細>>】

圓振動篩


從圖1可以看出，普通圓振動篩與自定中心振動篩的區別J在於振動器的結構略為不同。前者的軸承中心與帶輪的中心位於同一直線上，當振動篩運轉時，帶輪便隨篩箱一起振動，因此引起三角帶的反複伸縮而使之易於損壞，並且需采用較小的振幅（一般都小於3mm）。由於這些缺點，這種振動篩已很少使用。自定中心振動篩的帶輪中心位於軸承中心與偏心塊的重心之間，並使帶輪的中心線位於偏心塊與振動機體合成的質心上，因此，當振動篩工作時，帶輪就不隨篩箱一起振動，隻作旋轉運動，從而還可以采用較大的振幅，以提gao篩分效率。因而自定中心振動篩發展很快，獲得了廣泛應用。目前工業生產中采用的圓振動篩一般都屬於自定中心振動篩這一類型。
